Popis výrobku

BMV Orbit Hydraulic Motor je cykloidní hydraulický motor s rozvodem oleje na čelní straně, který přizpůsobuje pokročilou konstrukci Geroler.

Rozsah zdvihového objemu je od 250 ccm/r do 1600 ccm/r dle výběru. Díky širokému rozsahu zdvihu lze splnit různé požadavky na rychlost a točivý moment zařízení. A na výběr je také mnoho tvarů a velikostí přírub.

Charakter hydraulického motoru BMV Orbit je následující:

1. Pokročilá výrobní zařízení pro soupravu Geroler, která využívají nízký spouštěcí tlak, zajišťují hladký a spolehlivý provoz a vysokou účinnost.

2. Výstupní hřídel se přizpůsobí v kuželíkových ložiskách, která umožňují vysoké axiální a radiální síly, které mohou nabídnout kapacity vysokého tlaku a vysokého točivého momentu v širokém rozsahu.

3. Pokročilý design toku distribuce disku, který může automaticky kompenzovat provoz s vysokým objemem a účinností a také dlouhou životností.

4. Zajistěte hladký a spolehlivý provoz.

Opatření při používání jsou následující:

1. Abyste zajistili co nejlepší životnost motoru, nechte motor běžet přibližně jednu hodinu při 30 % jmenovitého tlaku před aplikací na plné zatížení. Před jakýmkoli zatížením se ujistěte, že je motor naplněn kapalinou.

2. Doporučená maximální provozní teplota systému. je 82 stupňů [180 stupňů F].

3. Doporučená filtrace je podle kódu čistoty ISO, úroveň 18/13.

4. Maximální špičkový tlak na vstupním portu motoru je 175 barů.

Znalosti o motoru:

1. Nepřetržitý jmenovitý výkon - Motor může běžet nepřetržitě při těchto jmenovitých hodnotách.

2. Přerušovaný provoz – méně než 10 % každé minuty.

3. Bezložiskový motor má stejné hnací komponenty jako standardní a kolové motory (s výjimkou, že motor je smontován bez výstupní hřídele, ložisek a ložiskové skříně). Bezložiskový motor je zvláště vhodný pro aplikace, jako jsou převodovky, navijáky, pohony navijáků a válců.

Máme konkurenceschopnou cenu a kvalitu a naše výrobky mohou být dodávány ve velkém nebo maloobchodně v malých množstvích, zákazníci z celého světa jsou vítáni, aby nakupovali. Pokud máte jakýkoli požadavek, neváhejte nás kontaktovat.

Údaje specifikace

Displ. cm³/r		250	315	400	500	630	800	1000	1250	1600
Tok (LPM)	Kontinuální	150	150	150	150	150	150	150	150	150
Tok (LPM)	Přerušovaný	200	225	225	225	225	225	225	225	225
Rychlost (OTÁČKY)	Kontinuální	615	435	346	276	216	168	135	110	98
Rychlost (OTÁČKY)	Přerušovaný	830	663	519	413	324	240	200	160	150
Tlak (bar)	Kontinuální	200	200	200	200	200	200	200	160	130
Tlak (bar)	Přerušovaný	250	250	250	250	250	250	250	200	170
Točivý moment (N.m)	Kontinuální	660	840	1056	1350	1690	2150	2700	2500	2640
Točivý moment (N.m)	Přerušovaný	830	1050	1300	1650	2115	2700	3300	3080	3380

Údaje o výkonu

Rozměry

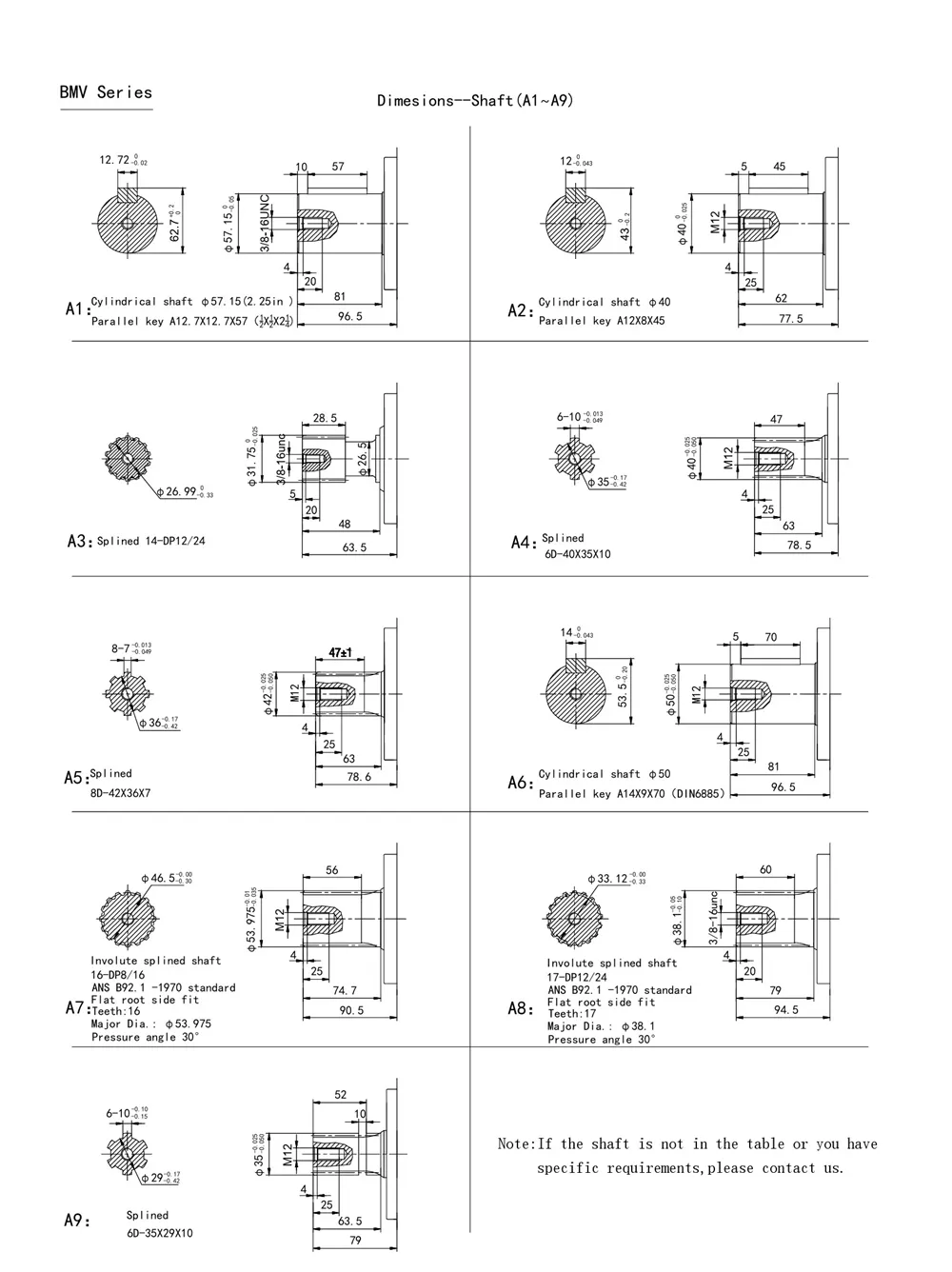

Rozměry hřídele

Rozměry olejového otvoru

Informace o objednávce

1	2	3		4		5		6		7
Kód	Zobrazení (CC/r)	Příruba Pilot Prům		Výstupní hřídel		Port(A/B) a Drain Port(T) Pouzdro Drain Port		Otáčení Směr		Malovat
BMV	200	F1	4-φ14,5,čtvercová příruba φ160 Pilotφ125X12,6	A1	Válcová hřídel φ57,15 Pero A12,7X12,7X57	P1	(A/B): G1 (T):G1/4	R	Standard	N	Bez barvy
	315	F2	4-φ14,5,čtvercová příruba φ162 Pilot φ127X12,6	A2	Válcová hřídel φ40 Paralelní klíč A12X8X45	P2	(A/B):M33X2 (T):M14X1.5			Q	Modrý
	400	F3	4-φ17,čtvercová příruba φ162 Pilot φ127X12,6	A3	Drážky 14-DP12/24	P3	(A/B): 1-5/16-12UN 0-prsten (T):9/16-18}UNF
	500	F4	4-φ18,čtvercová příruba φ200 Pilot:φ160X34,5	A4	Drážkování 6D-40X35X10	P4	(AVB):1-1/16-12UNC (T):9/16-18}UNF
	630	F5	4-φ18,čtvercová příruba φ200 Pilot: φ160X39	A5	Drážkování 8D-42X36X7	P5	(A/B): G3/4 (T):G1/4
	630	F5	4-φ18,čtvercová příruba φ200 Pilot: φ160X39	A6	Válcová hřídel φ50 Paralelní klíč A14X9X70	P6	(A/B):M27X2 (T):M14X1.5
	800	F6	4-φ18,čtvercová příruba φ224 Pilot: φ180	A7	Evolventní drážkovaný hřídel 16-DP8/16	P7	(A/B): G1 4-Montáž potrubí M12 (T):G1/4	L	Naproti	B	Černá
	1000	F7	4-φ22,čtvercová příruba φ250 Pilot:φ175X14,5	A8	Evolventní drážkovaný hřídel 17-DP12/24	P8	(A/B): M33X2 4-Montáž na potrubí M12 (T):M14X1.5
	1250	F8	4-φ22,čtvercová příruba φ250 Pilot: φ200X32	A9	Drážkování 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-Montáž na potrubí M12 (T):9/16-18}UNF
	1250	F8	4-φ22,čtvercová příruba φ250 Pilot: φ200X32	A9	Drážkování 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-Montáž na potrubí M12 (T):9/16-18}UNF			S	Stříbrná šedá
	1600	F9	4-φ14,příruba (bez ložiska)φ180 Pilot: φ140	A10	Evolventní drážkovaný hřídel m=2.5,Z=17,a=30	P10	(A/B):1-1/16-12UNC 4-Montáž na potrubí M12(T):9/16-18UNF
	1600	F9	4-φ14,příruba (bez ložiska)φ180 Pilot: φ140	A11	Drážkování 8D-42X36X7	P11	(A/B): G314 4-Montáž na potrubí M12 (T):G1/4
		F10	4-φ14,příruba (bez ložiska)φ180 Pilot: φ160	A12	Válcová hřídel φ50 Paralelní klíč A14X9X63	P12	(A/B):M27X2 4-Montáž rozdělovače M12 (T): M14X1,5
				A13	Válcová hřídel φ40 Paralelní klíč A12X8X65	P13	(A/B):φ16 4-Montáž rozdělovače M12 (T): M14X1,5
				A14	Válcová hřídel φ50 Paralelní klíč A14X9X70	P14	(A/B): φ16 φ33.2+0.1hluboký2 4-M10 Montáž na potrubí (T):M14X1.
				A15	Evolventní drážkovaný hřídel 16-DP8/16	P15	(AVB): G1-1/4 4-Montáž rozdělovače M12 (T): G3/8
				A16	Válcová hřídel φ63 Paralelní klíč A18X11X80	P16	4-Montáž na potrubí M12 (T):G3/8
				A17	Drážkování 6D-55X48,7X14
				A18	Válcová hřídel φ60 Paralelní klíč A18X11X80
				A19	Drážkování 6D-45X39X12
				A20	Motor kola Kuželová hřídel φ60 zúžený 1:10 Paralelní klíč B16X10X32
				A21	Motor kola Válcová hřídel φ50 Paralelní klíč A14X9X70

Poznámka: Při použití tabulky vyplňte prosím kód z levých řádků v oblasti pomlčky a uveďte, které kódové informace se skládají z konstrukce, posunutí, montážní příruby. výstupní hřídel a porty. Pokud specifikace není v tabulce nebo máte konkrétní požadavky, kontaktujte nás (whatsapp+8615106778662).

FAQ

Otázka: Jaké je datum dodání po zadání objednávky?

Odpověď: Záleží na tom, zda jsou produkty, které kupujete, na skladě. Pokud máme zásoby, můžeme zajistit odeslání do 2 až 3 dnů. Pokud ne, je dodací lhůta určena výrobní dobou závodu.

Otázka: Pokud produkty nesplňují požadavky, jak problém vyřešit?

Odpověď: Pokud produkty neodpovídají vzorkům zákazníka nebo mají problémy s kvalitou, bude naše společnost odpovědná.

Otázka: Jak vypočítat točivý moment?

Odpověď: Vzorec pro výpočet je následující:
Točivý moment (Nm) {{0}} Zdvihový objem (cc/ot) x pracovní tlak (MPa) x 0,16 (faktor)
Podle funkční věty: Vm (ml na radián) × w (radián za sekundu) × p (MPa, diferenční tlak) × (celková účinnost hydromotoru) {{0}} w (radián za sekundu) × T (Nm); takže T =Vm×P×η; kde mililitr na radián Vm se převede na mililitr na otáčku a je třeba jej vydělit 2π, které se vynásobí 0,16.
Posun je patrný ze štítku produktu. Pracovní tlak závisí na manometru na vstupu orbitového hydromotoru. Když znáte tyto dvě hodnoty, můžete v tuto chvíli vypočítat výstupní točivý moment orbitového hydromotoru.

Otázka: Jaký typ okruhu motoru existuje?

A: Obvod hydraulického motoru má sériové a paralelní zapojení.
