LA4VSO Axiální pístové variabilní čerpadlo

Axiální pístové variabilní čerpadlo LA4VSO má určitou samonasávací schopnost, ale výška samonasávání by neměla přesáhnout 500 mm a je přísně zakázáno instalovat olejový filtr na sací potrubí. Průměr sacího potrubí by neměl být menší než doporučená hodnota. Kromě toho musí být čerpadlo při samonasávání nastaveno na plnou výchylku.

LA10VSO 31series Axial Piston Variable Pump

Axiální pístové variabilní čerpadlo řady LA10VSO 31

Axiální pístové čerpadlo s proměnným objemem v provedení s cyklickou deskou je určeno pro aplikace s otevřeným okruhem. Může být použit v mobilních a průmyslových aplikacích. Průtok je úměrný rychlosti pohonu a výtlaku.

LA11V0 Axiální pístové variabilní čerpadlo

Plunžrové čerpadlo je typ pístového čerpadla, patřícího k objemovému čerpadlu. Jeho plunžr je poháněn excentrickým otáčením hřídele čerpadla a vratně se pohybuje. Jeho sací a výtlačné ventily jsou jednosměrné.

Co je to axiální pístové variabilní čerpadlo LA4VSO?

Axiální pístové variabilní čerpadlo la4vso má určitou samonasávací schopnost, ale výška samonasávání by neměla přesáhnout 500 mm a je přísně zakázáno instalovat olejový filtr na sací potrubí. Průměr sacího potrubí by neměl být menší než doporučená hodnota. Kromě toho musí být čerpadlo při samonasávání nastaveno na plnou výchylku. Nízká hlučnost, široký rozsah průtoku, vysoký tlak a vysoký výkon. Široce se používá v lehkých průmyslových strojích (jako jsou vstřikovací lisy, duté lisy, tlakové licí stroje, obuvnické stroje atd.). Kovací stroje (jako jsou ohýbačky trubek, hydraulické lisy, ohýbačky atd.). Hutní stroje, přístavní stroje a další průmyslová odvětví.

Výhody axiálního pístového variabilního čerpadla LA4VSO

Variabilní řízení průtoku

Primární výhodou axiálního pístového variabilního čerpadla je jeho schopnost upravit průtok hydraulické kapaliny. To umožňuje přesné ovládání hydraulických systémů, což umožňuje efektivní provoz a úsporu energie.

Vysoká účinnost

Axiální pístová variabilní čerpadla nabízejí vysokou objemovou a celkovou účinnost, minimalizují energetické ztráty a maximalizují výkon systému.

Kompaktní provedení

Přes svůj výkon a všestrannost jsou axiální pístová variabilní čerpadla relativně kompaktní, díky čemuž jsou vhodná pro aplikace s omezeným prostorem.

Spolehlivost a trvanlivost

Tato čerpadla jsou navržena tak, aby vydržela vysoké tlaky a nepřetržitý provoz a zajistila spolehlivost a životnost v náročných aplikacích.

Pracovní princip axiálního pístového variabilního čerpadla

K přeměně mechanické energie na hydraulický výstup využívá axiální pístové čerpadlo rotující, drážkovaný hnací hřídel, který se připojuje k pístovému bubnu a otáčí ho. K vytvoření čerpacího mechanismu čerpadla mohou pístová čerpadla používat buď provedení s kývavou deskou (uvedeno na videu) nebo konstrukci se zahnutou osou.

V obou provedeních jsou písty při otáčení opakovaně odtahovány od ventilové desky a poté přitlačovány blíže k ventilové desce. Tato změna vzdálenosti mění velikost komory, která je k dispozici pro uložení hydraulické kapaliny. V době, kdy se mezera mezi koncem konkrétního pístu a ventilovou deskou zmenšuje, komora se zkrátí a hydraulická kapalina bude vytlačena ventilovou deskou. Jak se píst otáčí, nakonec dosáhne bodu, kdy se mezera zvětšuje, což vede k delší komoře. Tento podtlak způsobí nasávání hydraulické kapaliny do komory přes ventilovou desku.

Protože ventilová deska působí jako předěl mezi vstupní a výstupní stranou čerpadla, když se písty a válec pístu otáčejí, hydraulická kapalina bude nepřetržitě cirkulovat čerpadlem, jak je nasávána z jednoho spojení a směrována silou do druhého.

Vzhledem k tomu, že otáčení pístů a válce pístu je určeno otáčením hřídele, lze výkon čerpadla řídit zvyšováním a snižováním rychlosti hřídele. V provedení s kyvnou deskou je možné další ovládání čerpadla nastavením úhlu kyvné desky, změnou vzdálenosti pístů od ventilové desky a naopak zvětšením nebo zmenšením velikosti komory, která je k dispozici pro držení hydraulického tekutina.

Komponenty axiálního pístového variabilního čerpadla

Ložiska
Ložiska na hřídeli umožňují otáčení hřídele uvnitř skříně čerpadla se sníženým třením.

Hřídel
Hřídel rozděluje mechanickou rotační sílu na čerpadlo. Drážky na hřídeli jsou propojeny s drážkami v bubnu pístu pro otáčení válcem a písty, zatímco drážky na části hřídele, která vyčnívá z pouzdra, se připojují ke stroji.

Písty
Písty uvnitř čerpadla se otáčejí kolem středového hřídele. Protože rovina, ve které je připevněn jeden konec pístu, je nastavena pod úhlem určeným výkyvnou deskou, písty také mění svou vzdálenost od desky ventilu, jak se otáčejí. Tato změna způsobuje kontinuální změnu hloubky dutiny, která je k dispozici pro zadržování hydraulické kapaliny uvnitř válce pístu, a vede k jejich nepřetržité smyčce během procesu čerpání.

Ošplouchat talíř

V axiálním pístovém čerpadle využívajícím konstrukci kyvné desky je kyvná deska zodpovědná za nastavení úhlu nádoby pístu a následně za velikost změny hloubky, kterou se písty budou pohybovat. Změna úhlu výkyvné desky umožňuje další ovládání činnosti axiálního pístového čerpadla.

Hlaveň pístu

Válec pístu obsahuje písty a definuje středové dutiny, kterými se hydraulická kapalina pohybuje, když vytváří čerpací tok.

Ventilová deska

Ventilová deska je umístěna na konci válce pístu proti pístům. Štěrbiny ve ventilové desce umožňují nasměrování kapaliny ke specifickým přípojkám pro sání a vypouštění.

Použití axiálního pístového variabilního čerpadla

Mobilní hydraulika

Tato čerpadla jsou široce používána v mobilních hydraulických systémech stavebních strojů, zemědělských strojů a zařízení pro manipulaci s materiálem.

Průmyslové stroje

Axiální pístová variabilní čerpadla pohánějí hydraulické systémy v průmyslových strojích, jako jsou obráběcí stroje, lisy a vstřikovací stroje.

Námořní a offshore

Používají se v hydraulických systémech lodí, pobřežních plošin a podmořských zařízení, které poskytují spolehlivou a účinnou kapalinovou energii.

Obnovitelná energie

Axiální pístová variabilní čerpadla se používají v systémech obnovitelné energie, jako jsou větrné turbíny a solární sledovací systémy, pro přesné řízení a efektivní provoz.

Úvahy při výběru čerpadla s axiálním pístem

Při výběru axiálního pístového variabilního čerpadla zvažte následující faktory:

Požadavky na průtok a tlak

Vyberte si čerpadlo, které dokáže dodávat požadovaný průtok a tlak pro vaši konkrétní aplikaci.

Typ ovládání

Axiální pístová variabilní čerpadla lze ovládat ručně, mechanicky nebo elektronicky. Vyberte typ ovládání, který nejlépe vyhovuje potřebám vašeho systému.

Rozsah rychlosti

Zvažte rozsah otáček čerpadla, abyste zajistili, že může efektivně pracovat při požadovaných rychlostech.

Ekologické předpoklady

Při výběru čerpadla s vhodnými těsněními a materiály vezměte v úvahu podmínky prostředí, jako je teplota, vlhkost a úrovně znečištění.

Axiální pístové čerpadlo Běžné závady a způsoby odstraňování problémů

Porucha

Příčiny

Metoda eliminace

Nedostatečný přívod oleje do tlakového oleje

1. Netěsnost a vnější netěsnost hydraulického čerpadla jsou vážné.

2. Viskozita hydraulického oleje je příliš vysoká

3. Otáčky motoru nedosáhly jmenovitých otáček.

4. Olejový filtr je ucpaný, hydraulický olej není čistý

1. Zkontrolujte hydraulické čerpadlo, abyste zvládli vnitřní a vnější úniky

2. Vyměňte kvalifikovaný hydraulický olej

3. Otáčky motoru dosahují jmenovitých otáček

4. Vyčistěte jádro filtru nebo vyměňte jádro filtru, vyčistěte palivovou nádrž a vyměňte kvalifikovaný hydraulický olej.

Tlak přívodu oleje nedosahuje jmenovité hodnoty

1. Vážná netěsnost v hydraulickém čerpadle

2. Pojistný ventil nefunguje správně.

1. Zkontrolujte hydraulické čerpadlo, abyste zvládli vnitřní únik.

2. Vyměňte kvalifikovaný pojistný ventil

Jev hluku hydraulického čerpadla

1. Přesnost výroby hydraulického čerpadla je špatná a rotační a posuvné odpovídající části jsou nekvalifikované (píst, posuvná botka, variabilní hlava)

2. viskozita kapalného oleje je příliš vysoká

3. Při instalaci spojky je koaxiální chyba velká

4. V pojistném ventilu dochází k dozvuku

1. Vyměňte kvalifikované hydraulické čerpadlo

2. Vyměňte kvalifikovaný hydraulický olej, vyměňte velké sací potrubí a vyměňte filtr

3. Znovu seřiďte spojku

4. Přepouštěcí ventil přidává podložku tlumící vibrace

Problém s ohřevem hydraulického čerpadla

1. Přesnost výroby hydraulického čerpadla je špatná

2. Olej není čistý, olejová vana, plunžr, proměnlivé opotřebení hlavy a tah, zvyšuje se rotační odpor

3. Objem palivové nádrže je malý, špatný odvod tepla

1. Vyměňte kvalifikované hydraulické čerpadlo

2. Vyměňte kvalifikovaný hydraulický olej a filtrační vložku, opravte hydraulické čerpadlo nebo vyměňte opotřebované díly

3. Zvětšete objem palivové nádrže a zlepšujte podmínky pro odvod tepla.

Hydraulické čerpadlo neprodukuje olej

1. Řízení motoru a řízení hydraulického čerpadla nejsou správné

2. Sací plocha palivové nádrže je příliš nízká

3. Přítlačná pružina válce je zlomená a tělo válce a deska rozdělování oleje jsou od sebe odděleny.

1. Upravte řízení motoru

2. Palivová nádrž je navýšena o hydraulický olej, aby dosáhla výšky standardu oleje.

3. Vyměňte tlačnou pružinu

Variabilní mechanismus invariantní

1. Variabilní píst je zaseknutý

2. Čep s proměnnou rotací hlavy a vlasy měděné dlaždice přilepené

3. Olejový okruh řídicího pístu je zablokován ve variabilním pístu

1. Opravte variabilní kryt, opravte kartáčované díly nebo vyměňte silně stažené díly

2. Vyčistěte všechny části variabilní skříně a vyčistěte olejové kanály

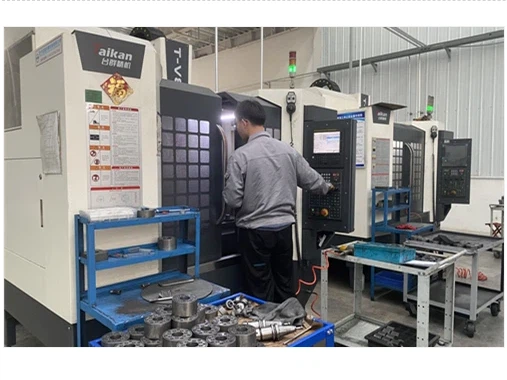

Naše továrna

product-1-1

FAQ

Otázka: Jaká je výhoda axiálních pístových čerpadel?

Odpověď: Na rozdíl od čerpadel s pevným objemem, která poskytují konstantní průtok bez ohledu na požadavek, nabízejí axiální pístová čerpadla možnosti proměnlivého objemu. Tato funkce umožňuje jemnější ovládání hydraulických systémů, což umožňuje větší úsporu energie, kratší dobu odezvy a zvýšenou celkovou účinnost.

Otázka: Jaký je rozdíl mezi lamelovým čerpadlem a axiálním pístovým čerpadlem?

Odpověď: Z hlediska účinnosti jsou pístová čerpadla obecně lepší než lamelová čerpadla, zejména pokud jde o vytváření vysokých tlaků. Pístová čerpadla mohou dosahovat velmi vysokých tlaků s vynikající energetickou účinností, díky čemuž jsou ideální pro těžké průmyslové aplikace.

Otázka: Jaká je mechanická účinnost axiálního pístového čerpadla?

Odpověď: Vysoce výkonné pístové čerpadlo dokáže přeměnit mechanickou energii na hydraulickou energii s účinností 92 procent. Pokud čerpadlo pohání pístový motor, je motor schopen tuto hydraulickou energii přeměnit zpět na mechanickou energii s účinností 92 procent.

Otázka: Proč používat axiální pístové čerpadlo?

A: Axiální pístová čerpadla jsou vhodná pro průmyslový i mobilní průmysl a jsou ideální tam, kde aplikace vyžadují vyšší tlak a průtoky. Axiální pístová čerpadla mohou obsahovat většinu nezbytných ovládacích prvků okruhu inherentně řízením úhlu výkyvné desky, aby se reguloval průtok a tlak.

Otázka: Jak funguje čerpadlo s proměnným pístem?

A: Axiální pístová čerpadla mají písty uspořádané v kruhovém vzoru kolem centrálního hnacího hřídele. Písty jsou spojeny s otočnou kyvnou deskou, která při otáčení mění úhel pístů, čímž se nastavuje výtlak čerpadla.

Otázka: Kolik pístů je v axiálním pístovém čerpadle?

A: Axiální pístové čerpadlo má buď čtyři nebo pět pístů v různých stupních plnění, čtyři nebo pět pístů v různých stupních vypouštění. Jeden lichý píst se nazývá přechodový přepínací píst, který přechází z plného výtlaku do začátku plnění.

Otázka: Jaký je mechanismus axiálního pístového čerpadla?

A: Axiální pístová čerpadla mají obvykle 9 pístů, které se otáčejí kolem centrálního hnacího hřídele. Jak se písty otáčejí, pohybují se proti cyklické desce nebo ohnuté ose, která je nutí pohybovat se nahoru a dolů podél osy čerpadla. Když se písty zatahují, umožňují kapalině pod tlakovou hlavou zásobníku naplnit rostoucí objem.

Otázka: Jak se zvýší výstupní objem axiálního pístového čerpadla?

Odpověď: Jakmile je požadavek na tlak vyšší než offset, změní se úhel kyvné desky čerpadla a čerpadlo začne zvyšovat průtok zvýšením úhlu kyvné desky, dokud nemáme dostatečný tlak k vyrovnání pístu. Po vyvážení zůstává průtok stabilní, dokud se zatížení nezmění.

Otázka: Kdo vynalezl axiální pístové čerpadlo?

Odpověď: V roce 1893 si však William Cooper a George Hampton patentovali čerpadlo s variabilním axiálním pístem s konstrukcí cykliky. Všimněte si, že to nebylo první čerpadlo s cyklickou deskou (taková čerpadla popsal již ramelli v 16. století), ale zdá se, že je to první čerpadlo s proměnnou cyklickou deskou.

Otázka: Jaký je rozdíl mezi axiálním pístovým čerpadlem a zubovým čerpadlem?

A: Axiální pístová čerpadla (typ hydraulického čerpadla pro kapalinové aplikace) mají obecně výrazně vyšší náklady než externí zubová čerpadla určená pro kapalinový pohon. Obvykle jsou větší a těžší pro daný průtok, ale nabízejí výhodu vyšších tlakových schopností.

Otázka: Je čerpadlo s axiálním pístem čerpadlo s pevným objemem?

Odpověď: Tato axiální pístová čerpadla s pevným objemem se používají v aplikacích od civilních a námořních projektů až po zápustkové kovací lisy. Jejich individuální schopnosti se liší, ale několik věcí zůstává v celé linii stejné.

Otázka: Jaké jsou výhody čerpadla s proměnným objemem?

Odpověď: Čerpadla s proměnným objemem nabízejí několik výhod nad rámec regulace průtoku, včetně složitějších konstrukcí pro složité hydraulické systémy. Mohou být navrženy na zakázku podle přesných specifikací a poskytují větší přizpůsobivost pro řízení a úpravu průtoku tekutin v různých aplikacích.

Otázka: Při jakém tlaku pracuje axiální pístové čerpadlo?

A: Axiální pístová čerpadla se používají k pohonu hydraulických systémů proudových letadel, jsou poháněna ozubeným kolem z hlavního hřídele turbínového motoru. Systém použitý na f-14 používal 9-pístové čerpadlo, které produkovalo standardní provozní tlak systému 3000 psi a maximální průtok 84 galonů za minutu.

Otázka: Jaký je rozdíl mezi axiálními a radiálními pístovými čerpadly?

Odpověď: Navíc jsou axiální pístová čerpadla a motory vhodnější pro vysoké otáčky a hluk, zatímco radiální pístová čerpadla a motory poskytují lepší výsledky při nízké rychlosti a hluku. Kromě toho jsou radiální pístová čerpadla a motory lepší pro vysokou viskozitu, zatímco axiální pístová čerpadla a motory nabízejí levnější řešení.

Otázka: Je axiální pístové čerpadlo pístové?

A: Axiální pístové čerpadlo je hlavní součástí hydraulického systému. Axiální pístové čerpadlo typu s kyvnou deskou spoléhá na vratný pohyb plunžru v dutině plunžru, čímž se mění vnitřní objem dutiny plunžru, aby se dosáhlo absorpce oleje a vypouštění oleje.

Otázka: Jaký je maximální tlak pro axiální čerpadlo?

A: Aplikace. Axiální průtokové čerpadlo lze použít s kapalinami při teplotách od 20 °C do + 180 °C. Manometrická sací výška dosahuje 10 m. Maximální přípustný konečný tlak v tělese čerpadla je 6 bar.

Otázka: Jaká je mechanická účinnost axiálního pístového čerpadla?

Otázka: Co řídí zdvih axiálního pístového čerpadla?

A: Délka zdvihu je řízena úhlem výkyvné desky. U modelů s proměnným objemem je kyvná deska instalována v pohyblivém třmenu (obrázek 3-17). Otočením třmenu na čepech lze zvýšit nebo snížit úhel výkyvné desky a zdvih pístu.

Otázka: Jaký je rozdíl mezi pevným čerpadlem a variabilním čerpadlem?

Odpověď: Objemová čerpadla mohou mít pevný nebo proměnný objem. Výkon čerpadla s pevným objemem zůstává konstantní během každého čerpacího cyklu a při dané rychlosti čerpadla. Výstup čerpadla s proměnným objemem lze změnit změnou geometrie objemové komory.

Otázka: Jaké je nejběžnější čerpadlo s proměnným objemem?

A: Nejběžnější čerpadla s proměnným objemem jsou pístová čerpadla. Existují také některé typy lamelových čerpadel, nazývaných nevyvážená lamelová čerpadla, která mají také proměnný objem.
